Kattolämmittimen asennus
Esimerkkiasennus on toteutettu asuntomessutalossa Kajaanissa.
- Kerrosala 130 m2
- Katto- ja lattialämmitys yhdessä
- Lämmitysjärjestelmän laitekustannus 20 /m2
- Lämmityskustannus vuodessa n. 500 €

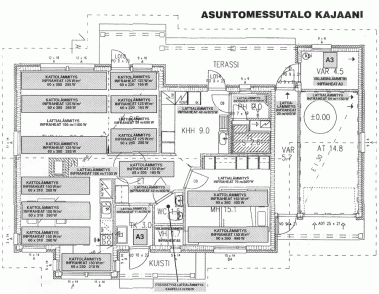

Infraheat kattolämmitys kuvan mukaan:
- Infraheat valaisinlämmitin
- Infraheat lattialämmityskaapelit kuvan mukaan
- Eberle huonetermostaatit 4 kpl
- Eberle lattialämmitystermostaatit 8 kpl
Höyrysulku
Höyrysulku tarvitaan kylmissä yläpohjissa sekä kosteiden tilojen eristämisessä. Höyrysulku asennetaan INFRAHEAT -lämmittimien yläpuolelle normaalisti, mutta voi olla peitemateriaalin ja lämmittimen välissä, kun varmistetaan lämmön joutuminen peitemateriaaliin lämmittimistä. Höyrysulkuna voidaan käyttää muovin lisäksi myös levyä johon on laminoitu muovi.
Infraheat-lämmitykseen sallitut peitemateriaalit
| Peitemateriaali | Paksuus mm | Elementti 125 W/m2 | Elementti 150 W/m2 |
|---|---|---|---|
| Lastulevyt esim. Leijona, Vibopan (pinnoitetut) | 8 | kyllä | kyllä |
| 10 | kyllä | kyllä | |
| 12 | kyllä | kyllä | |
| 16 | kyllä | kyllä | |
| Lautapaneli esim. Pontti tai rakopaneli | 8 | kyllä | kyllä |
| 12 | kyllä | kyllä | |
| 16 | kyllä | kyllä | |
| 22 | kyllä | kyllä | |
| Kipsilevyt esim. Cyproc | 9 | kyllä | kyllä |
| 11 | kyllä | kyllä | |
| 12 | kyllä | kyllä | |
| Puukuitulevyt kovat | 5 | kyllä | kyllä |
| 06 | kyllä | kyllä | |
| Puukuitulevyt puolikovat Esim. Leijona (juutti) | 8 | kyllä | kyllä |
| 10 | kyllä | kyllä |
Muita peitemateriaaleja käytettäessä on huolehdittava siitä, ettei suurimpia sallittuja lämpövastusarvoja ylitetä.
| Suurin sallittu lämpövastus (m² °C/W) | 125 W/m2 | 150 W/m2 | 175 W/m2 |
|---|---|---|---|
| 0,16 | 0,13 | 0,09 |
Lämpövastus m = / peitemateriaalin paksuus (m) / materiaalin lämmönjohtavuus (W/m²C).
